Präziser Träger der Materialführung aus einem Stück
Ausführung und Einsatzgrenzen

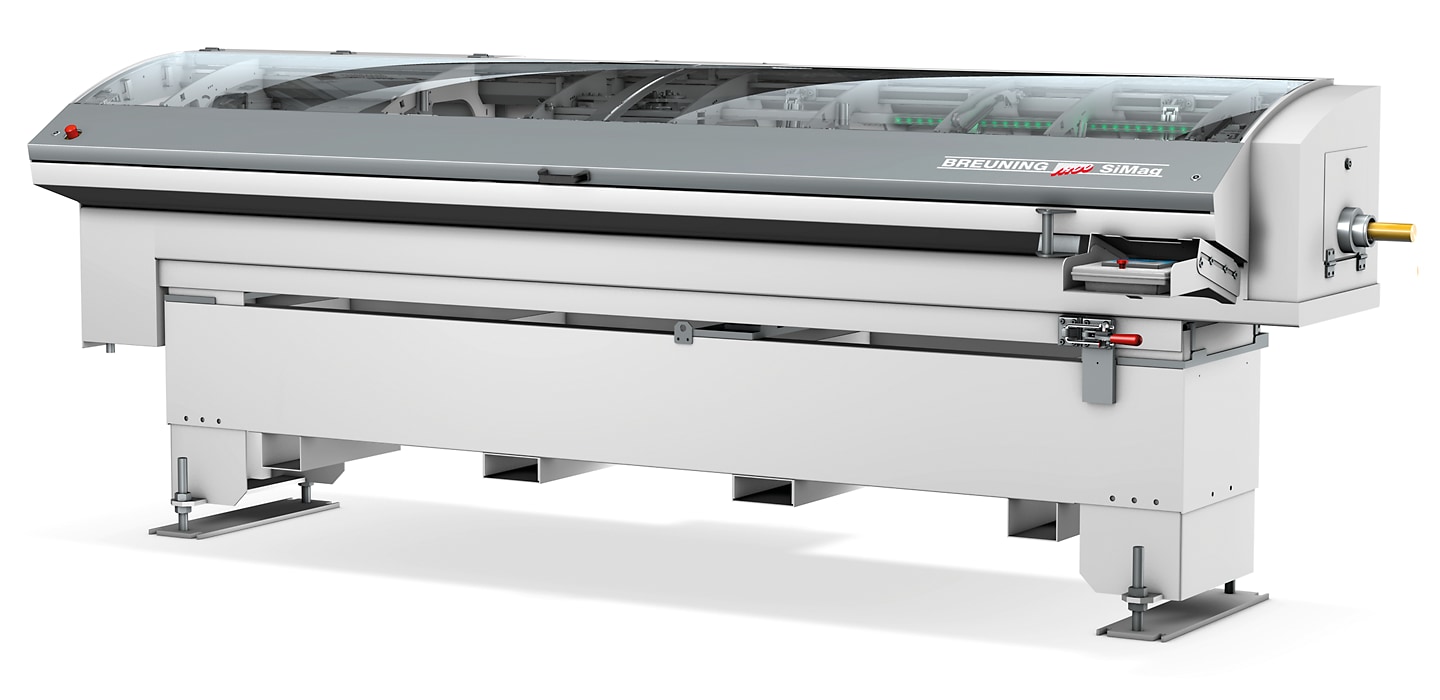

Der SiMag III ist ein Einkanal-Lademagazin für das Präzisionsdrehen von der Stange. Der komplette Träger der Materialführung ist aus einem Stück gefertigt – für eine besonders präzise Stangenführung.
Öldurchflutung und Zentrierlünette sorgen zusätzlich für ruhigen Lauf. Der SiMag III eignet sich für mittlere bis große Losgrößen mit gleichbleibendem Werkstoffdurchmesser.
Ein Blick auf das 18 cm (7″) große Widescreen-Touch-Display: Die gesamte Steuerung ist grafisch aufgebaut, übersichtlich und intuitiv bedienbar.
Im Automatikbetrieb zeigt der Bildschirm alle relevanten Produktionsdaten auf einen Blick – Stückzahl, Teile und Stangen pro Stunde, Reststangenlänge, Zykluszeiten sowie Materialdurchmesser, ‑breite und Nachschublänge. Eine Statuszeile meldet in Echtzeit den aktuellen Maschinenschritt (etwa „Schieber vor“ oder „Hubeinheit senken“) samt Positionsanzeige und Fortschrittsbalken. Start, Stopp, Reset und Parameter sind als große, eindeutige Schaltflächen direkt erreichbar.
Über die grafischen Bedienbilder lassen sich einzelne Baugruppen gezielt manuell verfahren – die Hubeinheit etwa über klare Pfeiltasten –, während ein Schema die Lage des Werkstoffs in den Führungskanälen abbildet.
So behält der Bediener jeden Prozessschritt im Blick und steuert den Lader präzise, schnell und prozesssicher.
Der komplette Träger für die Materialführung ist aus einem Werkstück gefertigt — für eine besonders präzise, verwindungssteife Führung der Stange.
Der Kanalwechsel erfolgt manuell über eine schnelle Clipverbindung, passend für mittlere bis große Losgrößen mit gleichbleibendem Werkstoffdurchmesser.
Ein LED-Lichtband signalisiert den Betriebszustand
Beim Präzisionsdrehen von der Stange kommt es auf eine besonders steife, verwindungsarme Führung der Stange an. Der SiMag III wurde mit einem aus einem Stück gefertigten Träger der Materialführung für genau diesen Anspruch entwickelt.
Der komplette Träger für die Materialführung ist aus einem Werkstück gefertigt. Das ergibt eine besonders präzise, verwindungssteife Führung der Stange.
Öldurchflutung und Zentrierlünette sorgen für einen ruhigen Materiallauf und entlasten die Maschinenspindel.
Der SiMag III eignet sich für Unternehmen, die Rundmaterial von 5 bis 55 mm Durchmesser in mittleren bis großen Losgrößen mit gleichbleibendem Werkstoffdurchmesser verarbeiten.
Beim SiMag III ist der komplette Träger der Materialführung aus einem Stück gefertigt. Der SiMag arbeitet dagegen mit hochverschleißfest ausgekleideten Führungskanälen. Beide sind Einkanal-Systeme mit manuellem Kanalwechsel.
Der SiMag III verarbeitet Rundmaterial von 5 bis 55 mm Durchmesser bei Standardlängen von 3.000, 4.000 und 6.000 mm.
Für mittlere bis große Losgrößen mit gleichbleibendem Werkstoffdurchmesser.
Der Kanalwechsel erfolgt manuell mit schneller Cliptechnik.
Produktvergleich
SiMag III direkt mit einem anderen Modell vergleichen — technische Eckdaten nebeneinander.
